電纜分支箱因受其特有內部規劃結構束縛而無法運用以往變電及線路所用的較老練的驗電,接地工具,特別是全絕緣密封下的驗電作業不斷要挾著檢修人員的安全。近年一些事端的緣由剖析閃現出嚴峻按安全技術方法次序履行的重要性,若按曾經的方法操作,則萬一停錯線路、忽然來電,設備帶電閃現缺點或基礎資料過錯等,成果將極為嚴峻。
電纜分支箱的密封電氣結構

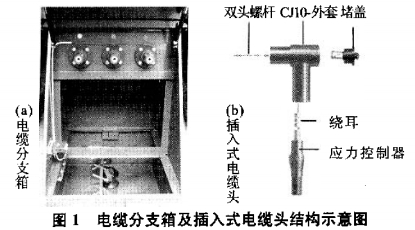

電纜分支箱(結構見圖1)由硅橡膠插入式電纜
終端頭、雙通套管、帶電指示器和不銹鋼箱組成,采用結構緊湊的全封閉規劃,電纜徹底處于全密封狀態,須先撤除電纜封帽、堵蓋暴露金屬雙頭螺桿才華驗電。以往拆電纜頭前都未驗電,而僅經過觀察帶電閃現器來判別電纜能否帶電(規程L1中未明文規則),若帶電閃現器發作缺點而又無其它安全保護方法,則會危及檢修人員的安全。盡管國內多個廠家針對電纜分支箱、箱式變及環網開關柜制作的肘型接地電纜接頭(見圖2)可用來結束最終的接地作業,但無法做到之前電纜頭撤除作業的安全保護,也就無法結束完好的技術方法。而本文研發的電纜分支箱驗電接地工具(見圖3)就滿意處理了該問題,可結束電纜分支箱停電作業時有必要實施的一系列安全技術方法,保證檢修人員的人身安全。
電纜分支箱驗電接地工具的運用方法

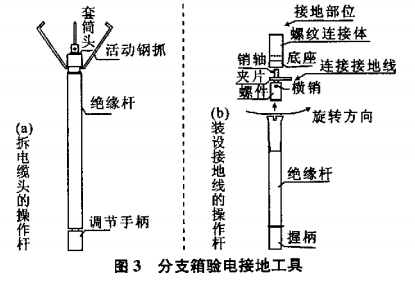

(1)拆電纜頭的操作桿(見圖3a)它可用來撤除電纜封帽、堵蓋。運用方法為:a)運用旋轉調度手柄調度活動鋼抓到恰當開合度,勾牢被試電纜地點分支箱雙通套管對面的電纜封帽后拔出,暴露電纜堵蓋。b)套筒頭裝上與該電纜堵蓋匹配的套筒,旋轉操作桿擰松堵蓋后邊擰邊拔,堵蓋暴露必定方位后經過旋轉調度手柄調度活動鋼抓,勾住堵蓋邊際將其拔出,暴露分支箱雙頭螺桿,即撤除作業結束。
(2) 常規聲光驗電筆用來在雙頭螺桿上驗電。
(3) 裝設接地線的操作桿(見圖3b)它與其它廣家規劃不同,采用帶磁性的接地裝置(其接地線三相一組),可使人在安全活動范圍內不必直接觸摸分支箱,不必去除金屬雙頭螺桿即可直接裝設接地線，更加便利安全。運用方法為:a)先接接地端,后接導體端。接地裝置局部與絕緣操作局部經過磁性吸住,旋轉操作棒,橫銷對應卡口可卡住并帶動旋轉接地裝置。b)將螺紋聯接體(其螺紋標準按現有多數電纜分支箱雙頭螺桿的2種尺寸而定)套在電纜分支箱雙頭螺桿上,旋轉絕緣杅將其擰緊,即接地裝置前端接好。c)推絕緣桿使彈簧縮短旋轉一視點,使銷軸脫出底座槽口,接地線后端螺紋開端受力。旋轉絕緣桿,使夾片與螺紋聯接體和螺件嚴密接觸,即接地裝置后端裝置鞏固。d拔出絕緣桿反復操作將三相全部接好,即接地線裝設結束。
(4) 由運用方法可見,整個進程都避免讓檢修人員直接觸摸或許帶電的部位,保證了其人身安全。
